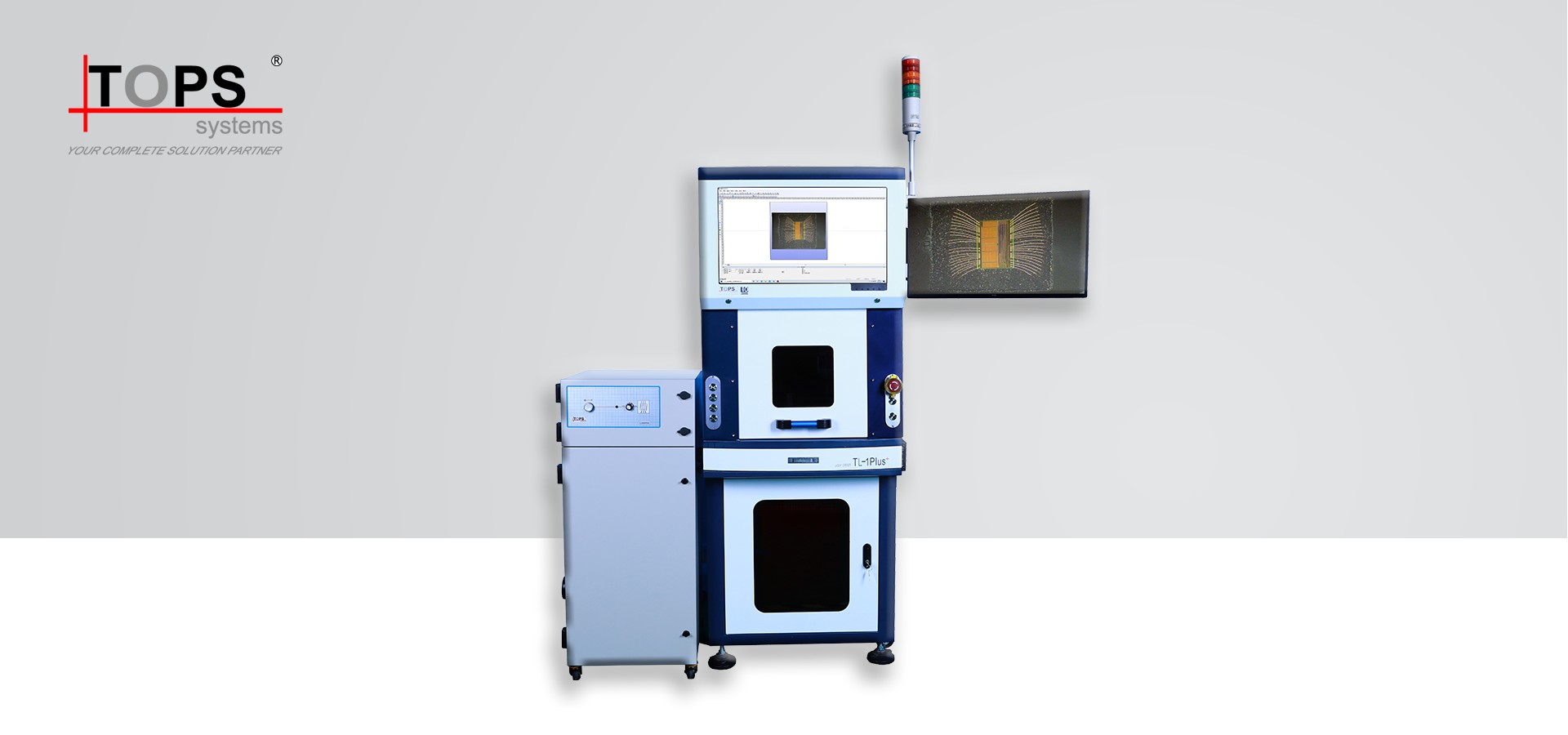

调节控制激光能量去除封装电子器件的塑胶层,可用于观察电子器件内部焊线偏移,焊线交叉短路,倒装焊焊球虚焊,焊线断裂,焊线脱离...

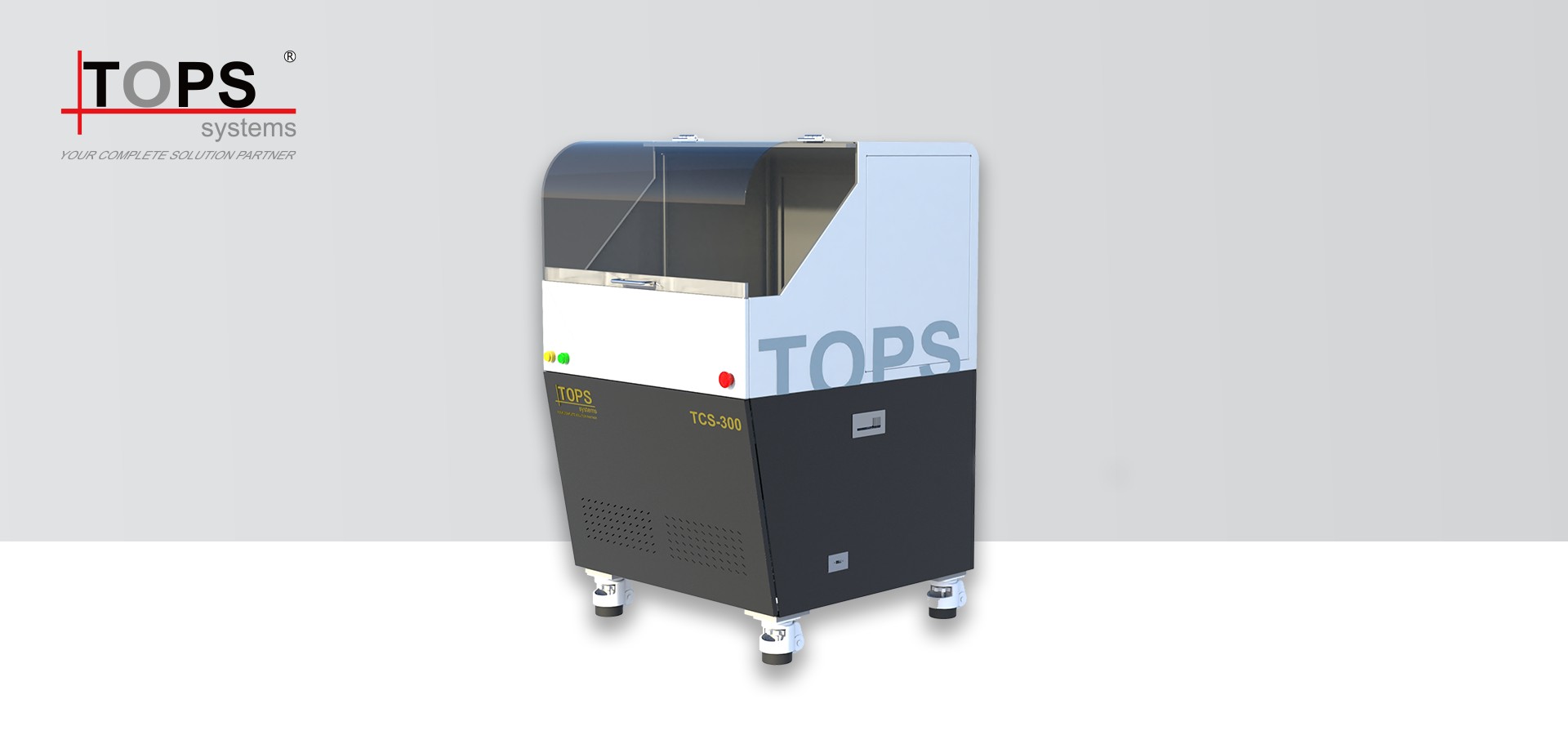

无损检测材料、晶圆或半导体封装器件内部的缺陷位置、大小和分布状态等,对粘接层面非常敏感,可检测出气孔、裂纹、夹杂和分层等缺陷...
切口质量更高,切割压力更小,材料损伤低,精准控制与一致性的优点,通过超声波所产生的振动作用,可以在切割样品的同时对切割截面进行研磨...
将氩气离子化后,在电场加速作用下轰击到样品表面,对样品表面进行精细抛光处理,满足扫描电镜/ EBSD 等表面敏感分析技术制样需求,,,
托普斯核心业务覆盖半导体硅片及封装、汽车电子及零部件、LED/LCD制造与研发、光伏新能源以及各大科研院校等领域,,提供高端检测设备、系统化解决方案及相关配件。
